🔧 볼 베어링, 왜 기계 산업의 심장이라고 불릴까요?

볼 베어링(Ball Bearing)은 가장 널리 사용되는 구름 베어링으로, 회전하는 축과 고정된 하우징 사이의 마찰을 획기적으로 줄여주는 핵심 기계 요소입니다.

모터부터 자동차, 정밀 공작 기계까지 현대 산업에서 없어서는 안 될 존재입니다!

핵심 기능:

• 마찰 최소화: 볼을 사용하여 미끄럼 마찰을 구름 마찰로 전환합니다.


• 하중 지지: 주로 레이디얼 하중과 경미한 스러스트 하중을 동시에 지지합니다.


• 고속 운전: 상대적으로 낮은 마찰 덕분에 고속 회전 환경에 적합합니다.

---

🔍 볼 베어링 종류별 특징과 용도 심층 비교

볼 베어링은 그루브 형태나 접촉 각도에 따라 다양한 종류로 나뉩니다. 각 종류는 지지할 수 있는 하중의 특성이 다르므로 용도에 맞게 선택해야 합니다!

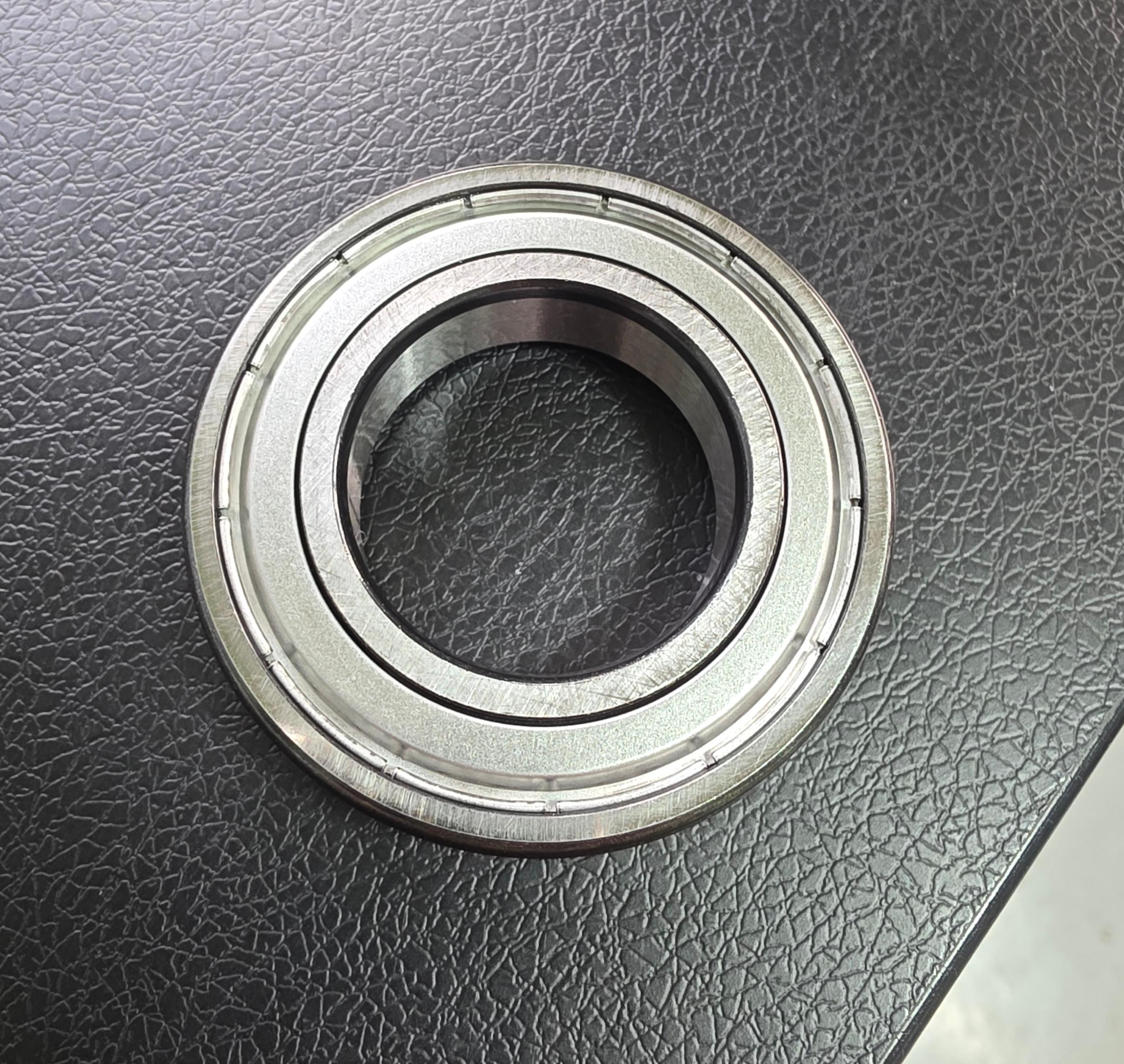

1. 딥 그루브 볼 베어링 (Deep Groove Ball Bearing)

• 특징: 내/외륜에 깊은 홈(그루브)이 있어 가장 기본적인 형태이며 범용성이 뛰어납니다.


• 장점: 고속 회전 및 양방향 레이디얼/스러스트 하중 지지에 적합합니다.


• 용도: 모터, 팬, 펌프, 가전제품 등 산업 전반.

2. 앵귤러 콘택트 볼 베어링 (Angular Contact Ball Bearing)

• 특징: 내/외륜의 전동로가 축 방향에 대해 일정한 각도(접촉각)를 이루어 설계되었습니다.


• 장점: 한 방향의 높은 스러스트 하중 지지에 매우 유리하며, 보통 2개를 짝지어(Face-to-face 또는 Back-to-back) 사용합니다.


• 용도: 공작 기계 스핀들, 기어 박스, 펌프 임펠러 등 정밀하고 높은 축 방향 하중이 걸리는 곳.

3. 자동 조심 볼 베어링 (Self-Aligning Ball Bearing)

• 특징: 외륜의 전동로가 구면을 이루고 있어 축의 **정렬 불량(Alignment Error)**을 스스로 보정할 수 있습니다.


• 단점: 다른 볼 베어링에 비해 하중 지지 능력이 다소 낮습니다.


• 용도: 장축이나 축 처짐이 발생하기 쉬운 컨베이어 시스템, 섬유 기계 등.

카나미 베어링

---

🔬 베어링 수명 연장을 위한 핵심 요소: 윤활과 관리



볼 베어링은 영구적인 부품이 아니며, 적절한 관리 없이는 기대 수명을 채우지 못하고 고장 납니다!

수명(Life) 계산은 보통 $L_{10}$ (90%의 베어링이 고장 나지 않고 운전할 수 있는 총 회전 수)으로 표현됩니다.



1. 윤활의 중요성:베어링 수명의 80% 이상은 윤활 상태에 의해 좌우됩니다.

윤활제는 볼과 전동로 사이의 마찰을 줄이고, 부식을 방지하며, 이물질 침투를 막는 역할을 합니다.

• 그리스: 일반적인 속도와 온도에 사용되며, 유지보수가 쉽습니다.
• 오일: 고속 및 고온 환경에 사용되며, 냉각 효과가 있습니다.

2. 올바른 설치:설치 시 충격이나 과도한 힘을 가하면 전동로에 미세한 손상이 생겨 수명이 급격히 줄어듭니다.

항상 전용 히터나 프레스 도구를 사용하여 정확하게 장착해야 합니다.



3. 온도 관리:높은 작동 온도는 윤활유의 성능을 저하시키고 베어링 재료를 손상시킵니다.

일반적으로 70°C 이상으로 지속되면 수명이 단축되므로, 정기적인 온도 모니터링이 필수입니다

---

[결론] 볼 베어링, 알맞게 선택하고 관리해야 합니다

볼 베어링은 비교적 저렴한 가격 대비 기계의 성능과 수명에 지대한 영향을 미치는 고효율 부품입니다!

사용 환경(하중, 속도, 온도)에 따라 딥 그루브, 앵귤러 콘택트, 자동 조심 베어링 중 최적의 모델을 선택하고, 꾸준한 윤활 및 온도 관리를 통해 기계의 안정적인 운전을 확보하시기 바랍니다!
